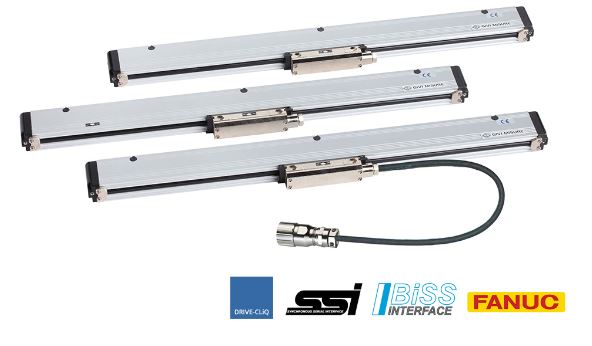

Riga ottica assoluta per macchine utensili a CNC
- Línea óptica absoluta con soporte de medición de vidrio, especialmente adecuada para máquinas herramienta CNC.
- Interfaz serie SSI-BiSS C (unidireccional), con o sin señal analógica de 1 Vpp, Siemens DRIVE-CLiQ y FANUC α-αi.
- Resoluciones de hasta 10 nm.
- Clase de precisión ± 5 μm en la versión estándar y ± 3 μm en la versión de alta precisión (± 2 μm para carreras útiles de hasta 720 mm).
- Protocolos Profibus-DP, Profinet, CANopen, DeviceNet y ModBus, a través de pasarelas de conversión.
- Juntas extensibles, a lo largo del lado deslizante del transductor, fijadas a los dos extremos laterales.
- Dispositivo innovador dentro de la línea para la eliminación de líquidos de sistemas de filtrado ineficientes.
- Las juntas especiales y el dispositivo de eliminación de líquidos proporcionan una excelente protección de celosía contra los refrigerantes que se utilizan a menudo para el mecanizado de piezas de trabajo.
- Certificado metrológico adjunto a cada línea.
- Coeficiente de expansión térmica lineal λ = 8 x 10-6 °C-1.
- Notable precisión y estabilidad de las señales incluso en presencia de altas velocidades, aceleraciones y altas vibraciones.
- Salida de cable de conexión giratorio.
- Conector de conexión alojado en el sumidero estanco del transductor.
- Protegido contra polaridad inversa de la fuente de alimentación y cortocircuitos de las salidas.
- Pequeñas dimensiones externas, para permitir instalaciones en espacios confinados.
- Intercambiable con el modelo AGS anterior.
- Sistema de filtro de presurización disponible bajo pedido
Linha ótica absoluta para máquinas-ferramentas CNC
- Linha ótica absoluta com suporte de medição de vidro, particularmente adequada para máquinas-ferramentas CNC.
- Interface série SSI-BiSS C (unidirecional), com ou sem sinal analógico de 1 Vpp, Siemens DRIVE-CLiQ e FANUC α-αi.
- Resoluções até 10 nm.
- A classe de precisão ± 5 μm na versão padrão e ± 3 μm na versão de alta precisão (± 2 μm para cursos úteis até 720 mm).
- Protocolos Profibus-DP, Profinet, CANopen, DeviceNet e ModBus, através de gateways de conversão.
- Juntas extensíveis, ao longo do lado deslizante do transdutor, fixadas às duas extremidades laterais.
- Dispositivo inovador dentro da linha para o descarte de líquidos de sistemas de filtragem ineficientes.
- Juntas especiais e dispositivo de eliminação de líquidos fornecem excelente proteção da rede contra refrigerantes muitas vezes usado para usinagem de peças.
- Certificado metrológico anexado a cada linha.
- Coeficiente de expansão térmica linear λ = 8 x 10-6 °C-1.
- Notável precisão e estabilidade de sinais, mesmo na presença de altas velocidades, acelerações e altas vibrações.
- Saída do cabo de ligação giratório.
- Conector de ligação alojado no cárter estanque do transdutor.
- Protegido contra polaridade inversa da fonte de alimentação e curto-circuitos das saídas.
- Pequenas dimensões exteriores, para permitir instalações em espaços confinados.
- Intercambiável com o modelo AGS anterior.
- Sistema de filtração por pressurização disponível a pedido.
Technosolutions S.r.l.
Via Montesanto 20, 20900 Monza (MB) Italy
P.I. C.F. 03523750960
- Riga ottica assoluta con supporto di misura in vetro, particolarmente adatta per macchine utensili a CNC.
- Interfaccia seriale SSI-BiSS C (unidirezionale), con o senza segnale analogico 1 Vpp, Siemens DRIVE-CLiQ e FANUC α-αi.
- Risoluzioni fino a 10 nm.
- Classe di accuratezza ± 5 μm nella versione standard e ± 3 μm nella versione high accuracy (± 2 μm per corse utili fino a 720 mm).
- Protocolli Profibus-DP, Profinet, CANopen, DeviceNet e ModBus, tramite gateway di conversione.
- Guarnizioni di tipo inestensibile, lungo il lato di scorrimento del trasduttore, fissate alle due estremità laterali.
- Innovativo dispositivo all’interno della riga per lo smaltimento di liquidi provenienti da sistemi di filtraggio non efficienti.
- Le speciali guarnizioni e il dispositivo per lo smaltimento dei liquidi forniscono un’eccellente protezione del reticolo dai liquidi refrigeranti spesso utilizzati per la lavorazione dei pezzi.
- Certificato metrologico allegato ad ogni riga.
- Coefficiente di dilatazione termica lineare λ = 8 x 10-6 °C-1.
- Notevole accuratezza e stabilità dei segnali anche in presenza di alte velocità, accelerazioni e vibrazioni elevate.
- Uscita del cavo di collegamento orientabile.
- Connettore di collegamento alloggiato nel pozzetto a tenuta stagna del trasduttore.
- Protetta contro l’inversione di polarità dell’alimentazione e i cortocircuiti delle uscite.
- Dimensioni esterne contenute, per consentire installazioni in spazi ristretti.
- Intercambiabile al precedente modello AGS.
- Impianto di filtraggio per pressurizzazione disponibile su richiesta.
